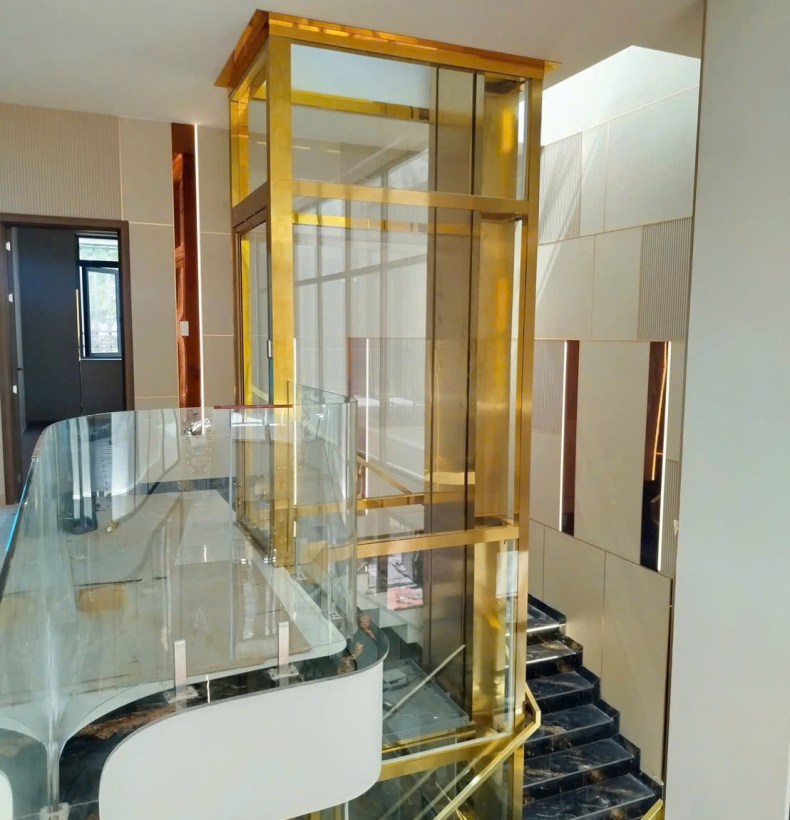

Thang Máy Xilanh Điện Là Gì? Giải Mã Từ A Đến Z Nguyên Lý Cấu Tạo

Trong các công trình nhà ở, biệt thự hay nhà cải tạo, thang máy xilanh điện đang trở thành giải pháp nâng hạ thông minh nhờ khả năng vận hành êm ái, tiết kiệm diện tích và chi phí lắp đặt. Đây là dòng thang máy công nghệ mới, kế thừa ưu điểm của thang cáp kéo, thủy lực và trục vít truyền thống, đồng thời khắc phục các nhược điểm như tiếng ồn, chiếm diện tích hố thang hay chi phí sửa chữa cao.

Khái Niệm Thang Máy Xi Lanh Điện Là Gì

Thang máy xilanh điện là loại thang máy sử dụng cơ cấu trục vít – xilanh để chuyển đổi chuyển động quay tròn của mô tơ thành chuyển động tịnh tiến thẳng đứng. Mô tơ servo được cố định trên khung thang, truyền lực xoắn vào trục vít, đẩy xilanh di chuyển theo rãnh xoắn ốc, kéo theo hệ thống puli và cáp tải cabin lên xuống các tầng.

Thiết kế này giúp tối ưu không gian, giảm tiếng ồn, tiết kiệm điện năng và đảm bảo vận hành ổn định, phù hợp với các công trình có hạn chế về hố pit hoặc chiều cao phòng máy.

Xem thêm: Thang máy gia đình xi lanh điện Asia

Đặc điểm kỹ thuật thang máy xilanh điện

Thang máy xilanh điện công nghệ mới có nhiều cải tiến vượt trội:

• Mô tơ cố định: gắn trực tiếp trên khung thang, cách xa cabin, giúp giảm tiếng ồn và rung lắc.
• Trục vít trong xilanh kín: bôi trơn liên tục, vận hành trơn tru, ít chịu tác động môi trường, đảm bảo tuổi thọ dài.
• Tỷ số truyền nhân lên 1:5: tăng tốc độ cabin gấp 5 lần, chịu tải 350–500kg, nhưng vẫn giữ trục vít ngắn, tiết kiệm chiều cao hố thang.
• Khung thang chữ u cố định: ray dẫn hướng được cố định bằng bulông, đảm bảo cabin chạy chính xác theo ray, kết cấu an toàn.
• Tủ điện điều khiển thông minh: điều chỉnh dòng điện qua biến tần, kiểm soát tốc độ, hướng lên và xuống, dừng tầng chính xác.
• Xilanh trục vít kép: giúp cabin di chuyển lên xuống êm ái, giảm ma sát và tăng độ bền, cho phép vận hành liên tục mà không hao mòn nhanh.

Nguyên lý hoạt động của thang máy xilanh điện

Khi mô tơ servo hoạt động, lực xoắn từ rôto được truyền qua khớp nối chuyên dụng vào trục vít, trong khi xilanh ôm sát trục vít theo các rãnh xoắn ốc. Nhờ cơ cấu này:

• Chuyển động quay của mô tơ: được biến thành lực đẩy tịnh tiến lên/xuống.
• Xilanh di chuyển theo phương thẳng đứng: kéo theo hệ thống buli và cáp tải.
• Tỷ số truyền định sẵn (1:3 hoặc 1:5): cabin di chuyển lên xuống các tầng với tốc độ tối ưu.
• Hệ thống tủ điện và biến tần: điều chỉnh tốc độ, hướng đi và dừng tầng chính xác, đảm bảo vận hành êm ái và an toàn.

Cơ chế này giúp thang máy vận hành êm ái, an toàn, giảm tiếng ồn, không cần đối trọng hay dầu thủy lực, đồng thời tiết kiệm điện năng.

Ưu điểm nổi bật của thang máy xilanh điện

• An toàn cao: cơ cấu trục vít - xilanh ổn định, tự hãm khi mất điện, hạn chế rủi ro trượt hoặc rơi cabin.
• Vận hành êm ái: cabin di chuyển mượt mà nhờ tỷ số truyền nhân tăng tốc và rãnh xoắn ốc chính xác, gần như không rung lắc.
• Tiết kiệm diện tích: không cần phòng máy, hố pit nhỏ, phù hợp nhà phố, biệt thự hay nhà cải tạo.
• Độ bền cao: trục vít và xilanh kín bôi trơn liên tục, ít hao mòn, dễ bảo dưỡng và thay thế.
• Thi công và bảo trì dễ dàng: kỹ thuật đơn giản, vật tư phổ biến, chi phí lắp đặt và sửa chữa thấp.
• Tiết kiệm điện năng: mô tơ servo công suất nhỏ, tiêu thụ điện thấp, vận hành hiệu quả.
• Khả năng chịu tải lớn: thiết kế tỷ số truyền 1:5 giúp cabin chịu tải 350–500kg, thích hợp vận chuyển cả người và hàng hóa nhẹ.
• Tăng tốc hiệu quả: cabin có thể di chuyển nhanh nhưng vẫn đảm bảo an toàn nhờ tỷ số truyền và khung ray cố định.

Ứng dụng của thang máy xilanh điện

Nhờ thiết kế thông minh và khả năng lắp đặt linh hoạt, thang máy xilanh điện phù hợp với nhiều loại công trình:

• Nhà ở gia đình, mang lại tiện nghi và an toàn cho mọi thành viên
• Biệt thự cao cấp, kết hợp thẩm mỹ và công nghệ hiện đại
• Nhà cải tạo không có hố pit sâu, tiết kiệm diện tích hố thang
• Công trình hạn chế chiều cao phòng máy, dễ dàng lắp đặt
• Dự án yêu cầu thang máy nhỏ gọn, vận hành ổn định và an toàn

So sánh thang máy xilanh điện với thang trục vít truyền thống và thủy lực

So với thang trục vít truyền thống

Ưu điểm của thang máy xilanh điện:

1. Tiết kiệm điện năng: Mô tơ servo nhỏ gọn, kết hợp tỷ số truyền tối ưu, chỉ cần công suất vừa đủ để đẩy xilanh và kéo cabin, giảm tiêu hao điện so với hệ trục vít truyền thống dùng mô tơ công suất lớn.
2. Trục vít ngắn hơn: Nhờ cơ cấu tăng tốc tỷ số truyền (1:3 hoặc 1:5), trục vít không cần dài như trục vít truyền thống, tiết kiệm chiều cao hố thang và giảm chi phí vật tư.
3. Tiếng ồn thấp: Mô tơ cố định trên khung thang, cabin cách xa động cơ, trục vít nằm trong xilanh kín bôi trơn liên tục nên rung lắc và tiếng ồn giảm đáng kể.
4. Chi phí lắp đặt và bảo trì thấp hơn 30–40%: Hệ thống đơn giản, kỹ thuật dễ học, vật tư phổ biến, nhiều nhà máy nội địa có thể sản xuất phụ kiện với chi phí thấp.
5. Thi công và vận hành dễ dàng: Cabin chạy theo ray dẫn hướng cố định, không cần đối trọng hay dầu thủy lực, giảm rủi ro trong quá trình lắp đặt.

Nhược điểm:

• Công nghệ còn mới, chưa có nhiều thời gian sử dụng thực tế để đánh giá lâu dài về độ ổn định.
• Vật tư và thợ thi công có thể còn khan hiếm hoặc giá cao do là công nghệ mới.
• Cần giám sát kỹ thuật trong quá trình lắp đặt để đảm bảo tỷ số truyền và độ chính xác trục vít – xilanh.

So với thang thủy lực

Ưu điểm của thang máy xilanh điện:

1. Không cần dầu thủy lực: Loại bỏ nguy cơ rò rỉ dầu, hao mòn gioăng phớt, giảm chi phí bảo dưỡng và bảo vệ môi trường.
2. Tiêu thụ điện thấp: Mô tơ servo hoạt động hiệu quả, không phải duy trì áp suất dầu liên tục như thang thủy lực.
3. Không cần hố pit sâu hoặc phòng máy lớn: Khung thang chữ U cố định, trục vít ngắn, phù hợp nhà phố, biệt thự hoặc nhà cải tạo có hạn chế không gian.
4. Vận hành êm ái: Cabin di chuyển mượt mà nhờ cơ cấu tỷ số truyền và rãnh xoắn ốc chính xác, tiếng ồn thấp hơn thang thủy lực khi dừng tầng.
5. Tiết kiệm không gian hố thang: Khối lượng vật tư nhẹ, thiết kế nhỏ gọn, tối ưu chiều cao và diện tích hố thang, đặc biệt so với thang thủy lực dùng xilanh dài và bơm dầu.

Nhược điểm:

• Chi phí vật tư cao hơn so với thang thủy lực, vì cần trục vít, xilanh, mô tơ servo và hệ thống tủ điện điều khiển chính xác.
• Yêu cầu kỹ thuật lắp đặt chính xác hơn: bố trí ray dẫn hướng, buli, cáp và tỷ số truyền phải tuân thủ thiết kế để cabin vận hành ổn định.
• Số lượng cáp và puly nhiều hơn so với thang thủy lực, đòi hỏi kết cấu khoa học, nếu bố trí sai sẽ ảnh hưởng tới hiệu suất và tuổi thọ thang.
• Công nghệ mới, số lượng thợ lắp đặt và bảo trì còn hạn chế, khiến chi phí nhân công cao hơn và thời gian thi công lâu hơn.

Kết luận cho Thang Máy Xi Lanh Điện Là Gì

Thang máy xilanh điện là giải pháp nâng hạ hiện đại, an toàn, tiết kiệm diện tích và chi phí. Nhờ cơ cấu mô tơ cố định – trục vít – xilanh, dòng thang máy này vừa kế thừa ưu điểm của thang cáp kéo, thủy lực và trục vít truyền thống, vừa khắc phục các nhược điểm, trở thành lựa chọn tối ưu cho nhà ở gia đình, biệt thự, nhà cải tạo và các công trình hiện đại.
