Thang máy gia đình xilanh điện nguyên lý làm việc và ưu nhược điểm

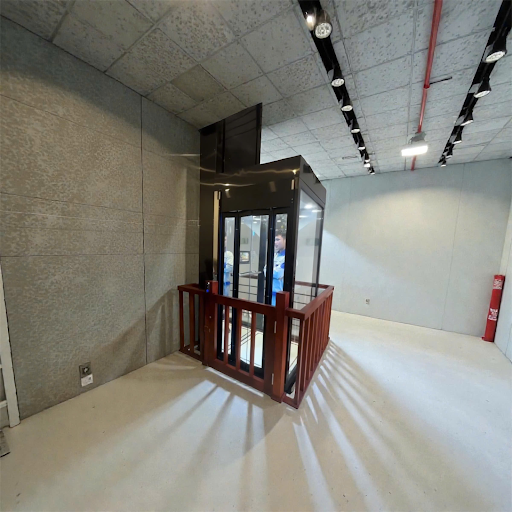

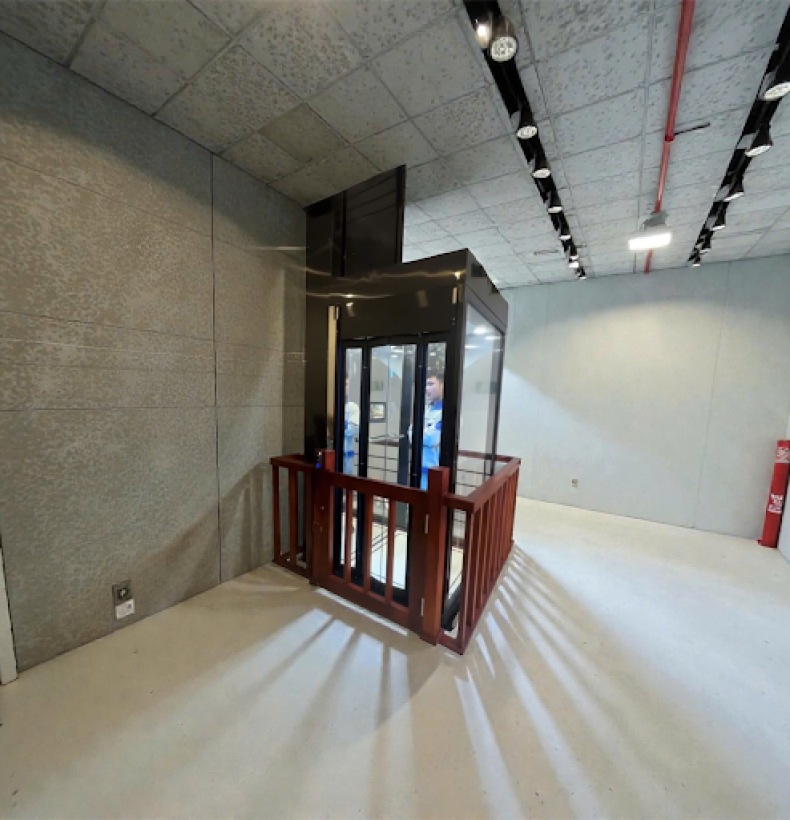

Thang máy gia đình xi lanh điện là dòng thang máy ứng dụng công nghệ truyền động trục vít kết hợp xi lanh điện với mô tơ servo cố định, được nghiên cứu nhằm khắc phục các nhược điểm của thang máy cáp kéo truyền thống, thang thủy lực và thang trục vít đời cũ. Với kết cấu nhỏ gọn, vận hành êm ái, tiết kiệm điện năng và thi công linh hoạt, thang máy xi lanh điện đang trở thành lựa chọn tối ưu cho nhà phố, biệt thự cải tạo và các công trình dân dụng có diện tích hạn chế.

Xem thêm: Thang máy trục vít thế hệ mới

Thang máy gia đình xi lanh điện hoạt động như thế nào?

Thang máy gia đình xi lanh điện sử dụng mô tơ servo cố định để tạo lực xoắn, truyền động trực tiếp đến trục vít đặt thẳng đứng. Trục vít này nằm bên trong một ống xi lanh kín, được gia công chính xác với các rãnh xoắn ốc tương ứng. Khi mô tơ quay, chuyển động quay được biến đổi thành chuyển động tịnh tiến theo phương thẳng đứng, từ đó đẩy xi lanh lên hoặc xuống.

Khác với thang thủy lực sử dụng dầu áp suất, toàn bộ quá trình nâng hạ của thang máy xi lanh điện là truyền động cơ khí, không phát sinh rò rỉ dầu, không phụ thuộc vào hệ thống thủy lực, giúp thang vận hành ổn định và sạch sẽ trong suốt quá trình sử dụng.

Xem thêm: các dự án thực tế của thang máy Asia

Cấu tạo kỹ thuật của thang máy gia đình xi lanh điện

Hệ trục vít và xi lanh điện

Trục vít là bộ phận trung tâm của hệ truyền động, có nhiệm vụ chuyển đổi năng lượng từ chuyển động quay của mô tơ sang chuyển động tịnh tiến. Trục vít được đặt cố định theo phương thẳng đứng và nằm hoàn toàn trong ống xi lanh kín. Bề mặt trục vít không tiếp xúc với môi trường bên ngoài, luôn được bôi trơn bằng dầu tuần hoàn nên có độ bền cao và khả năng làm việc ổn định lâu dài.

Xi lanh bao ngoài trục vít có các rãnh ăn khớp chính xác theo bước xoắn, đảm bảo lực đẩy đồng đều, giảm rung lắc và tiếng ồn trong quá trình vận hành.

Mô tơ servo cố định

Mô tơ servo là nguồn tạo lực chính cho thang máy xi lanh điện. Mô tơ được cố định trong khung thang, không di chuyển cùng cabin như thang trục vít truyền thống. Việc mô tơ đứng yên giúp giảm rung động, giảm tiếng ồn và tăng độ bền cho toàn bộ hệ thống.

Mô tơ truyền lực đến trục vít thông qua khớp nối chuyên dụng, đảm bảo độ đồng tâm cao và hạn chế hao mòn cơ khí.

Hệ puly và cáp tăng tốc cabin

Một ưu điểm nổi bật của thang máy gia đình xi lanh điện công nghệ mới là ứng dụng tỷ số truyền thông qua hệ puly và cáp tải. Khi xi lanh di chuyển một đoạn nhất định, cabin sẽ di chuyển với quãng đường lớn hơn theo tỷ số truyền thường là một trên ba hoặc một trên năm.

Nhờ đó, trục vít không cần quá dài, tiết kiệm chiều cao lắp đặt nhưng cabin vẫn đạt được tốc độ di chuyển phù hợp cho thang máy gia đình, đồng thời vẫn đảm bảo tải trọng phổ biến từ ba trăm năm mươi đến năm trăm kilogam.

Khung thang và ray dẫn hướng

Thang máy xilanh điện sử dụng khung chữ U lệch về một bên, cho phép tối ưu diện tích hố thang. Ray dẫn hướng được cố định chắc chắn vào khung bằng bulong, tạo đường dẫn ổn định cho cabin di chuyển theo phương thẳng đứng.

Kết cấu này đặc biệt phù hợp với nhà cải tạo, nhà phố hẹp, công trình không thể xây dựng hố pit sâu hoặc phòng máy riêng.

Tủ điện điều khiển

Tủ điện điều khiển của thang máy xi lanh điện được lập trình riêng cho thang máy gia đình, sử dụng biến tần để điều chỉnh dòng điện cấp cho mô tơ. Hệ thống điều khiển cho phép tăng giảm tốc độ mượt mà, dừng tầng chính xác và đảm bảo an toàn trong mọi điều kiện vận hành.

So sánh thang máy xilanh điện và thang trục vít truyền thống

Thang trục vít truyền thống sử dụng trục vít dài, mô tơ gắn trực tiếp trên cabin và di chuyển cùng cabin trong suốt hành trình. Kết cấu này khiến thang chiếm nhiều không gian, phát sinh tiếng ồn lớn và chi phí đầu tư cao.

Trong khi đó, thang máy gia đình xi lanh điện sử dụng mô tơ cố định, trục vít ngắn hơn nhờ cơ chế tăng tốc bằng hệ puly và cáp. Nhờ vậy, thang gọn nhẹ hơn, tiết kiệm diện tích, giảm tiếng ồn và chi phí chỉ bằng khoảng ba mươi đến bốn mươi phần trăm so với thang trục vít đời cũ.

Ưu điểm nổi bật của thang máy gia đình xi lanh điện

Thang máy gia đình xi lanh điện có mức tiêu thụ điện năng thấp hơn so với thang máy điện cáp kéo truyền thống do không phải nâng đối trọng lớn và không cần mô tơ công suất cao. Tiếng ồn trong quá trình vận hành rất nhỏ vì mô tơ được đặt xa cabin và trục vít luôn được bôi trơn trong xi lanh kín.

Việc thi công lắp đặt đơn giản, không cần hố pit sâu, không cần phòng máy, giúp rút ngắn thời gian thi công và giảm chi phí xây dựng. Sau nhiều năm sử dụng, nếu hệ xi lanh cần thay thế, việc tháo lắp cũng đơn giản và chi phí thấp hơn so với thay trục vít dài truyền thống.

So sánh thang máy xilanh điện và thang máy thủy lực

So với thang máy thủy lực, thang máy xilanh điện không sử dụng dầu thủy lực nên không lo rò rỉ dầu, không phát sinh chi phí thay gioăng phớt thường xuyên. Thang vận hành êm ái, tiêu thụ điện năng thấp và an toàn hơn về nguồn năng lượng sử dụng.

Nhược điểm của thang máy xi lanh điện là chi phí đầu tư ban đầu cao hơn thang thủy lực và yêu cầu kỹ thuật chế tạo chính xác hơn. Tuy nhiên, đổi lại là độ ổn định, sạch sẽ và chi phí bảo trì lâu dài thấp hơn.

Xem thêm: So sánh thang máy trục vít và thang máy thủy lực

Vì sao nên chọn thang máy gia đình xi lanh điện tại thang Máy Asia

Thang Máy Asia là đơn vị nghiên cứu và ứng dụng thành công công nghệ thang máy xilanh điện phù hợp với điều kiện nhà ở tại Việt Nam. Asia tối ưu kết cấu khung chữ U, tỷ số truyền và hệ truyền động để đảm bảo thang vận hành ổn định, an toàn và tiết kiệm chi phí cho người sử dụng.

Với lợi thế nội địa hóa linh kiện, đội ngũ kỹ thuật am hiểu sâu công nghệ trục vít xi lanh điện và quy trình thi công bài bản, thang Máy Asia mang đến giải pháp thang máy gia đình chất lượng cao, giá thành hợp lý và dịch vụ bảo hành bảo trì lâu dài.

Kết luận thang máy gia đình xi lanh điện

Thang máy gia đình xi lanh điện là giải pháp thang máy công nghệ mới phù hợp cho nhà ở hiện đại, đặc biệt là nhà phố và biệt thự cải tạo. Với ưu điểm nhỏ gọn, vận hành êm ái, tiết kiệm điện và thi công linh hoạt, đây là lựa chọn đáng cân nhắc cho các gia đình muốn đầu tư thang máy an toàn và bền vững.
