Thang Máy Thủy Lực 5 Tầng: Báo Giá, Kích Thước Và Lắp Đặt

Với công trình có 5 tầng, lựa chọn thang máy không nên chỉ dựa vào số tầng hoặc hình ảnh mẫu. Chủ đầu tư cần xác định số người sử dụng, tần suất di chuyển, vị trí đặt thang và khả năng đáp ứng của kết cấu hiện hữu. Riêng với thang máy thủy lực 5 tầng, việc đánh giá tính phù hợp cần xem xét cả hành trình nâng, vị trí cụm nguồn thủy lực, phương án bố trí xi lanh và điều kiện bảo trì.

Thang Máy Asia tư vấn giải pháp thang máy theo hiện trạng công trình, từ khảo sát, lựa chọn cấu hình đến lắp đặt và dịch vụ sau bàn giao. Các thông số cuối cùng cần được xác nhận bằng bản vẽ kỹ thuật và hồ sơ thiết bị cụ thể; những kích thước hoặc chi phí chưa có dữ liệu công trình không nên xem là thông số áp dụng mặc định.

Thang máy thủy lực 5 tầng hoạt động như thế nào?

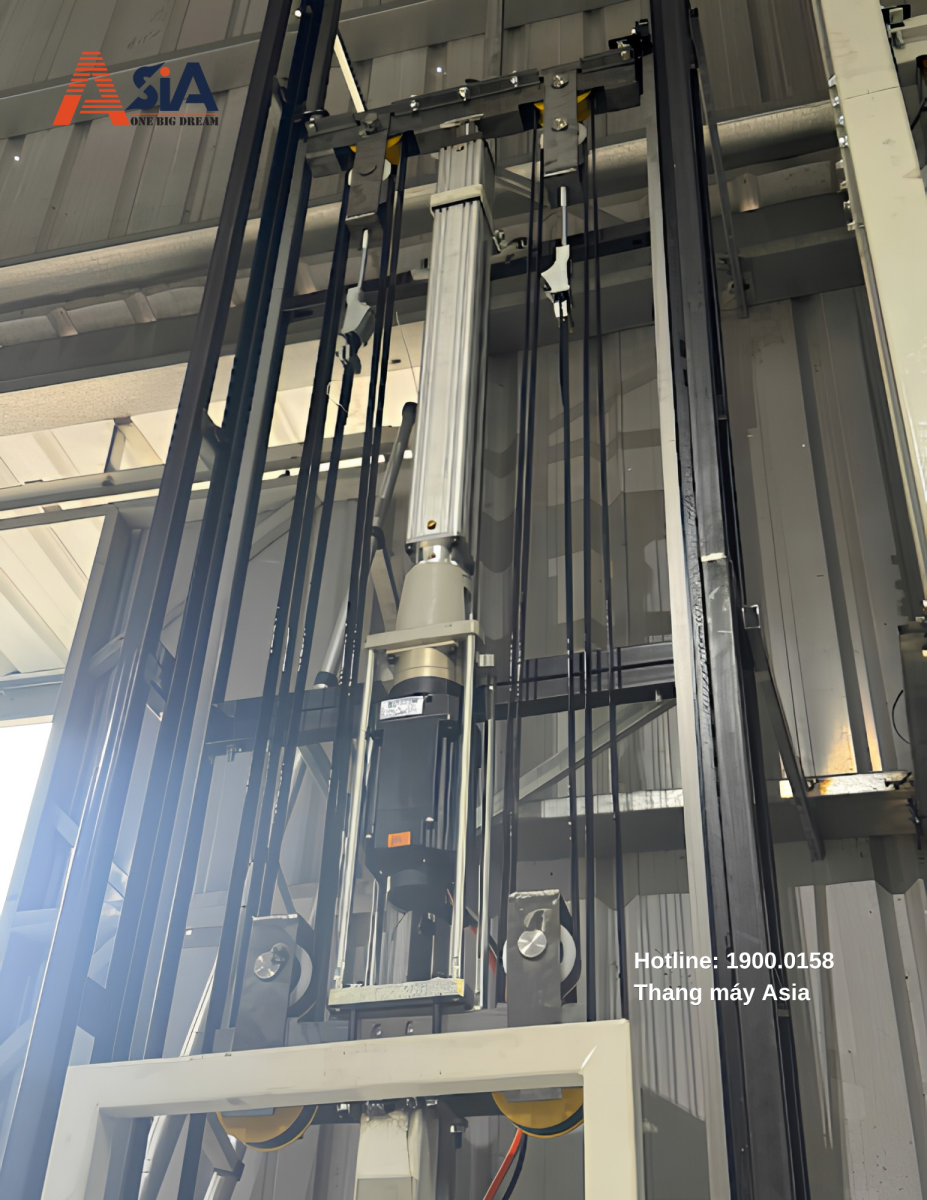

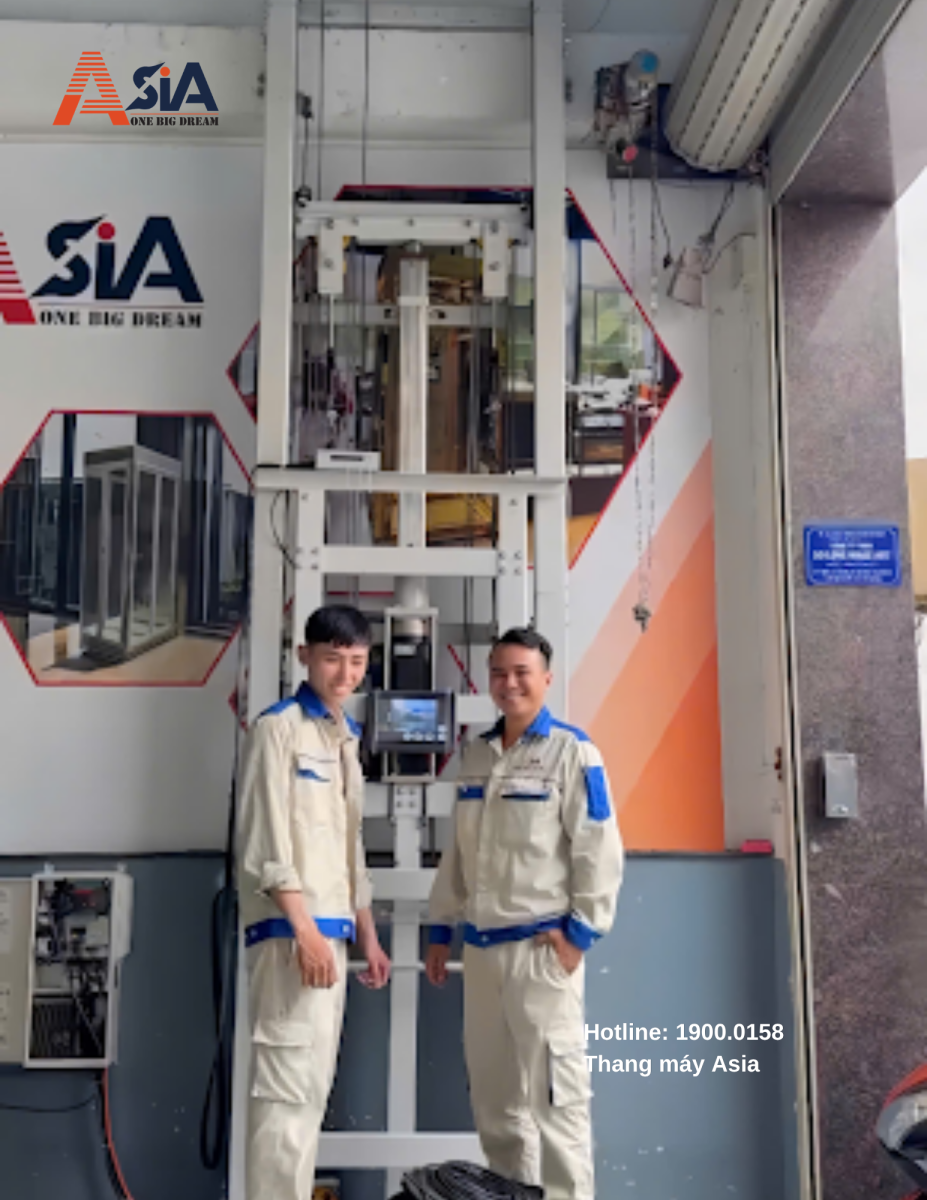

Thang máy thủy lực sử dụng cụm bơm tạo áp lực dầu để vận hành xi lanh, từ đó tạo lực nâng cabin theo thiết kế của hệ thống. Khi cabin đi xuống, chuyển động được điều khiển thông qua hệ thống van và mạch thủy lực. Cấu tạo cụ thể có thể khác nhau tùy thiết kế, tải trọng và cách bố trí xi lanh.

Hệ thống thường gồm cabin, khung chịu lực, ray dẫn hướng, cửa tầng, cụm nguồn thủy lực, xi lanh, bộ điều khiển và các thiết bị an toàn. Không gian đặt cụm nguồn, đường ống, vị trí xi lanh và khả năng tiếp cận để kiểm tra cần được thể hiện rõ trong phương án kỹ thuật.

Với công trình 5 tầng, điều quan trọng là kiểm tra hành trình nâng và điều kiện vận hành của cấu hình dự kiến. Không nên mặc định mọi dòng thang thủy lực đều phù hợp với mọi công trình 5 tầng. Đơn vị tư vấn cần xác nhận giới hạn sử dụng của thiết bị, tải trọng, tốc độ, số điểm dừng, yêu cầu hố pit và khoảng không phía trên trước khi đề xuất phương án.

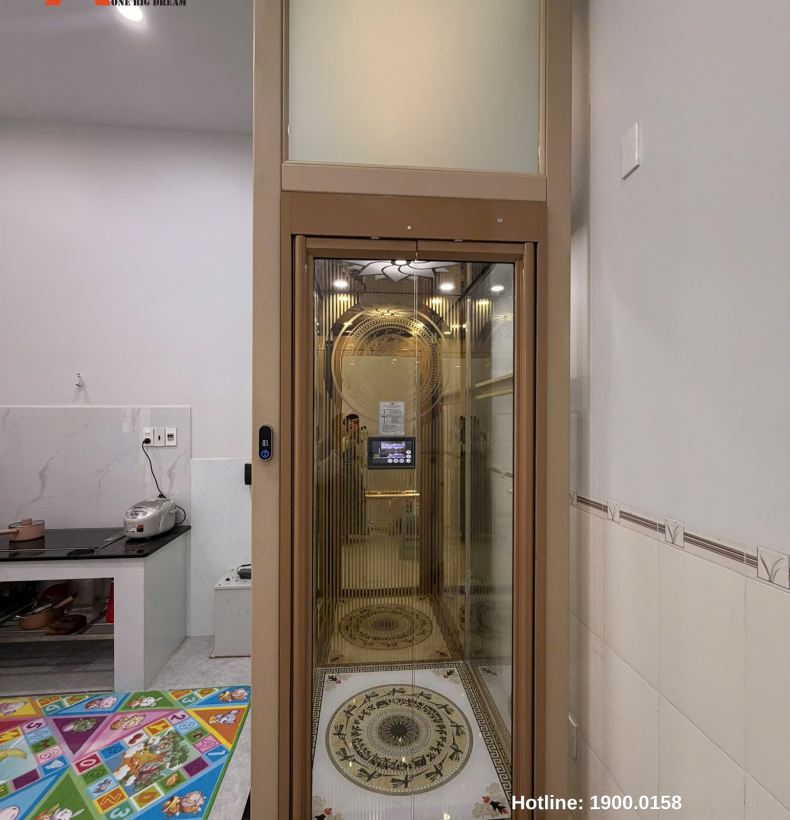

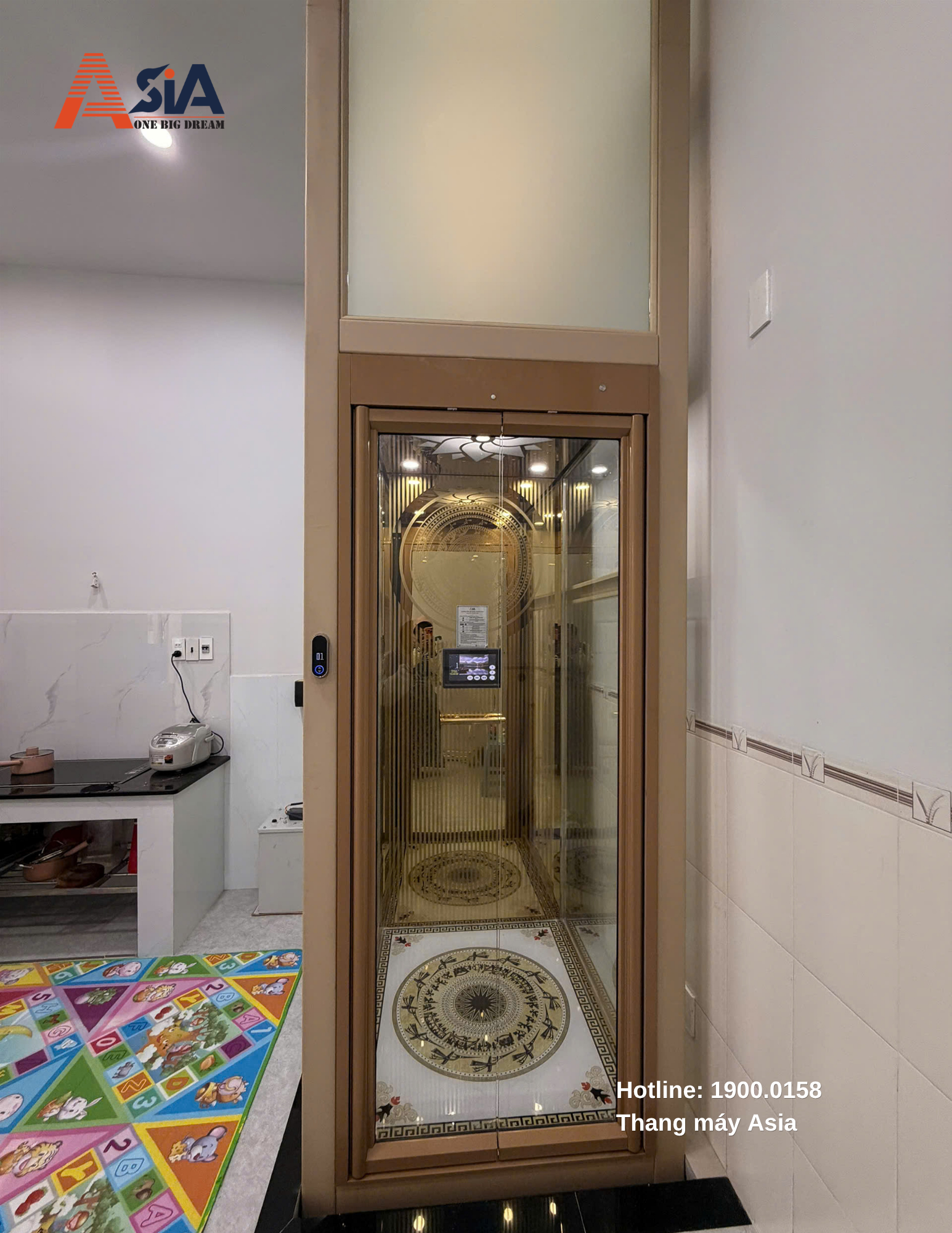

Kích thước thang máy thủy lực 5 tầng: cần đo những gì?

Kích thước phù hợp không thể xác định chỉ từ thông tin “nhà 5 tầng”. Cùng số tầng nhưng công trình có thể khác nhau về tải trọng yêu cầu, số người sử dụng, kiểu cửa, kết cấu giếng thang và vị trí đặt thiết bị. Vì vậy, các số đo tham khảo trên mạng chỉ nên dùng để hình dung ban đầu, không dùng trực tiếp làm bản vẽ thi công.

Chọn tải trọng trước, sau đó mới chốt kích thước cabin

Tải trọng nên được lựa chọn dựa trên số người sử dụng cùng lúc, nhu cầu vận chuyển đồ dùng và tần suất di chuyển. Với nhà ở, cần cân đối giữa sức chứa mong muốn và diện tích có thể dành cho giếng thang. Cabin lớn hơn thường kéo theo yêu cầu không gian và cấu hình khác; do đó không nên chọn tải trọng chỉ theo cảm tính hoặc chỉ vì muốn cabin rộng.

Ngoài tải trọng, kiểu cửa cũng ảnh hưởng đến mặt bằng. Cửa mở tay và cửa tự động có yêu cầu bố trí khác nhau, đồng thời có thể tạo ra chênh lệch chi phí. Nếu công trình có người lớn tuổi, trẻ nhỏ hoặc người dùng thiết bị hỗ trợ di chuyển, cần đưa yếu tố thuận tiện khi ra vào cabin vào bản yêu cầu ngay từ đầu.

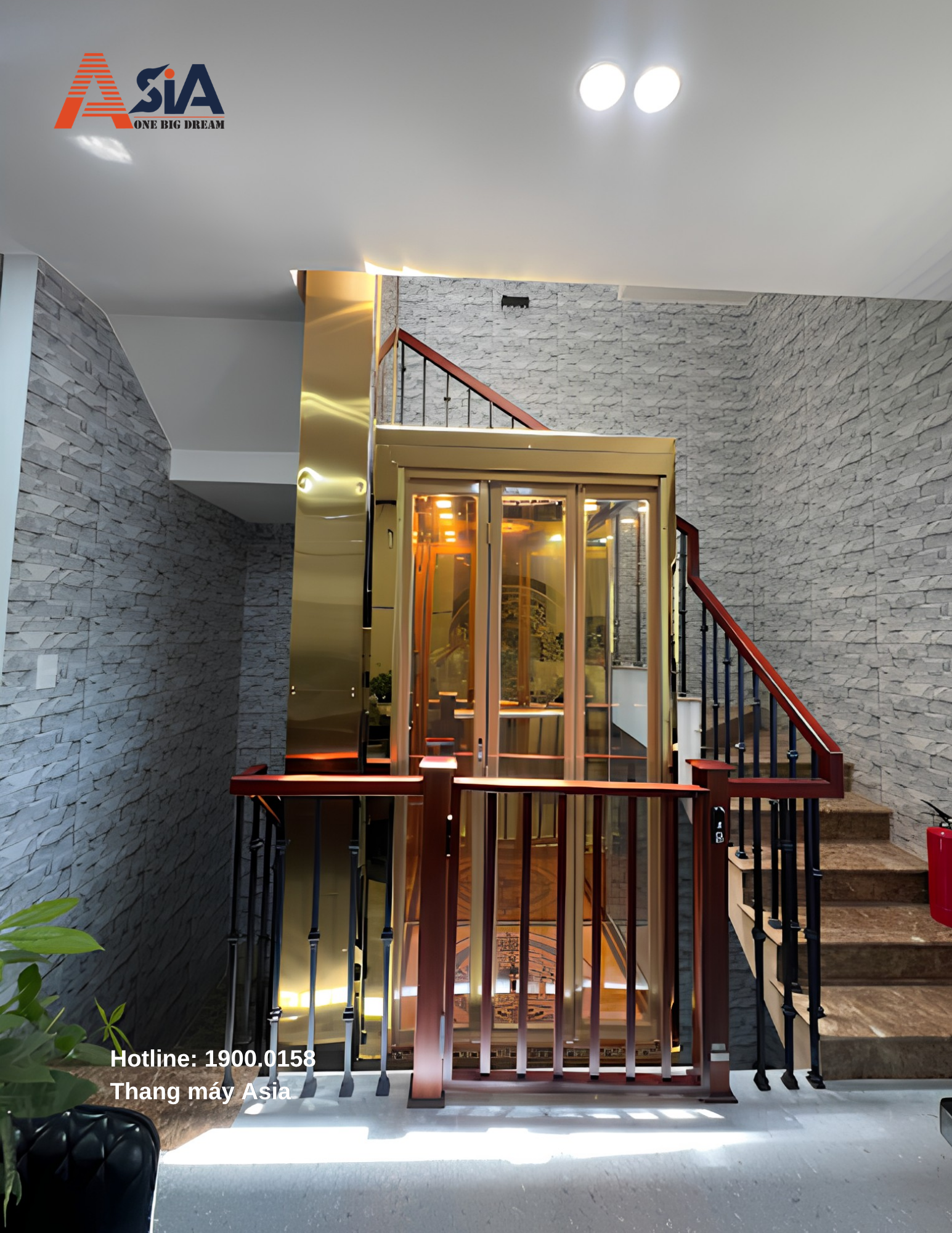

Nhà cải tạo cần khảo sát kỹ hơn nhà xây mới

Với nhà xây mới, kiến trúc sư và đơn vị thang máy có thể phối hợp để dành sẵn không gian phù hợp. Trong khi đó, nhà cải tạo thường gặp giới hạn về cầu thang bộ, giếng trời, dầm sàn, móng, đường đi thiết bị và khu vực sinh hoạt. Không nên tự ý cắt dầm, đục sàn hoặc thay đổi kết cấu để lấy chỗ lắp thang khi chưa có đánh giá chuyên môn.

Báo giá thang máy thủy lực 5 tầng phụ thuộc vào yếu tố nào?

Không có một mức giá duy nhất áp dụng cho mọi thang máy thủy lực 5 tầng. Báo giá phụ thuộc vào cấu hình thực tế, nguồn gốc và chủng loại thiết bị, tải trọng, kích thước cabin, kiểu cửa, vật liệu hoàn thiện, điều kiện vận chuyển và mức độ sẵn sàng của công trình. Nếu chưa có bản vẽ và khảo sát, mọi con số cụ thể chỉ có thể mang tính tham khảo và có nguy cơ không phản ánh đúng tổng chi phí.

Các nhóm chi phí nên được làm rõ trong báo giá gồm:

• Thiết bị thang máy: cabin, cửa, ray dẫn hướng, hệ thống điều khiển, cụm nguồn thủy lực, xi lanh và thiết bị an toàn theo cấu hình.
• Vận chuyển và lắp đặt: điều kiện đưa thiết bị vào công trình, nhân công lắp đặt và phương án thi công.
• Phần xây dựng: giếng thang, hố pit, dầm hoặc khung kết cấu, cửa tầng và hoàn thiện kiến trúc nếu thuộc phạm vi hợp đồng.
• Điện và hạng mục phụ trợ: nguồn điện, dây dẫn, tiếp địa, chiếu sáng hoặc các công việc cần thiết theo thiết kế.
• Kiểm tra, bàn giao và hậu mãi: hồ sơ thiết bị, kiểm tra trước khi sử dụng, hướng dẫn vận hành, điều kiện bảo hành và kế hoạch bảo trì.

Không phải báo giá nào cũng bao gồm toàn bộ các hạng mục trên. Vì vậy, khi so sánh nhiều đơn vị, hãy yêu cầu ghi rõ phần đã bao gồm, phần chưa bao gồm, trách nhiệm của mỗi bên và điều kiện phát sinh. Một báo giá ban đầu thấp nhưng loại trừ nhiều hạng mục có thể khiến tổng ngân sách cuối cùng tăng lên.

Cách đọc báo giá để tránh bỏ sót chi phí

Hãy kiểm tra xem báo giá đã ghi đủ số điểm dừng, tải trọng, kích thước cabin, loại cửa, vật liệu, cấu hình thiết bị và phạm vi lắp đặt hay chưa. Nếu có các cụm từ như “theo hiện trạng”, “chưa bao gồm xây dựng” hoặc “chi phí phát sinh tính riêng”, cần hỏi cụ thể hạng mục nào nằm ngoài giá. Đồng thời, đề nghị xác nhận tiến độ dự kiến, điều kiện thanh toán, thời hạn bảo hành và lịch bảo trì sau bàn giao bằng văn bản.

Thang Máy Asia chưa công bố trong brief đầu vào một bảng giá cố định riêng cho cấu hình thủy lực 5 tầng. Do đó, bài viết không đưa ra con số giá như cam kết thương mại. Khách hàng nên gửi thông tin công trình để được xác định cấu hình và báo giá theo phạm vi công việc thực tế.

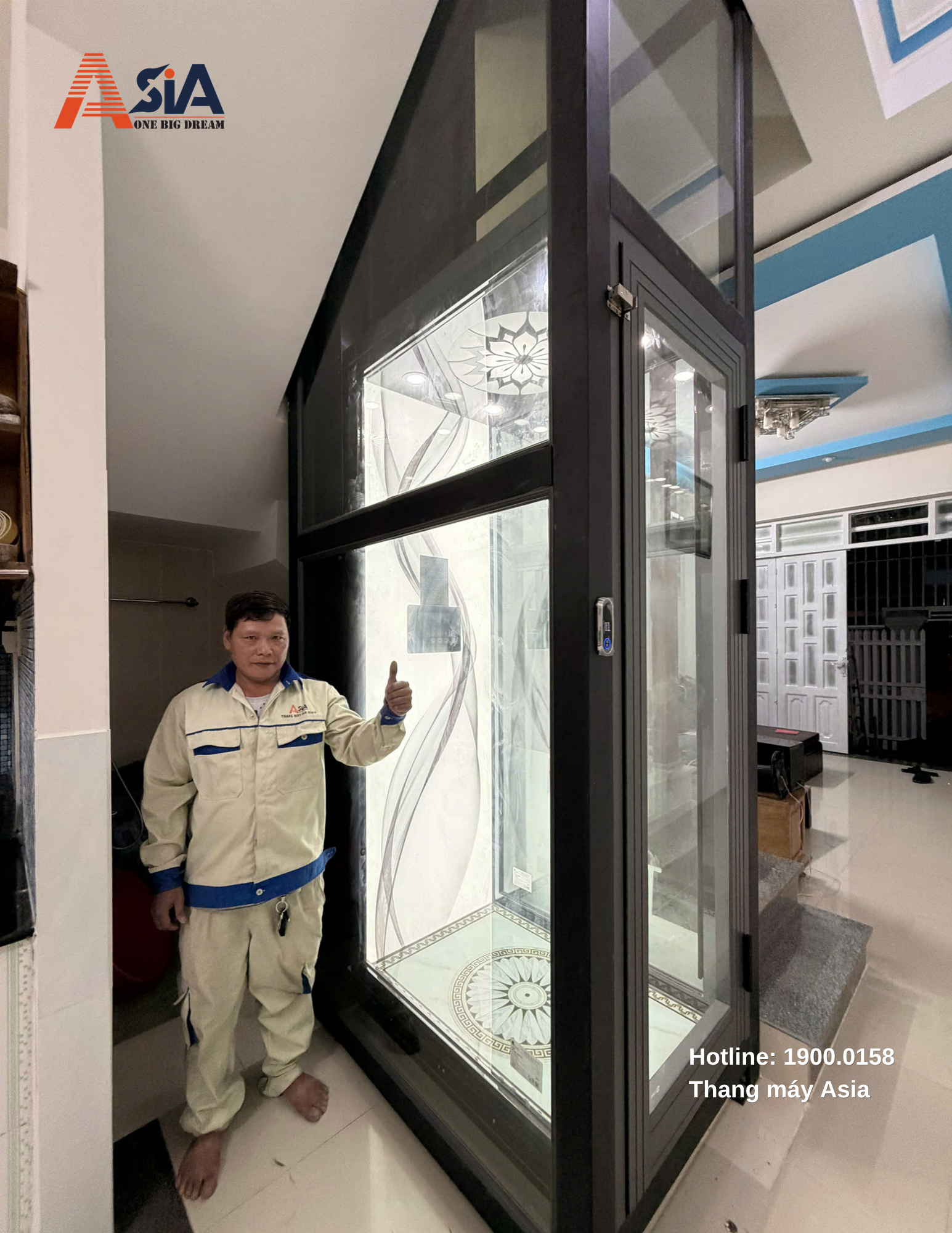

Quy trình khảo sát và lắp đặt thang máy thủy lực 5 tầng

Quy trình cụ thể thay đổi theo sản phẩm và hiện trạng công trình, nhưng chủ đầu tư nên yêu cầu làm rõ các bước chính trước khi ký hợp đồng.

1. Tiếp nhận thông tin: ghi nhận địa điểm công trình, số tầng, nhu cầu sử dụng, tải trọng dự kiến và thời điểm mong muốn triển khai.
2. Khảo sát hiện trạng: đo giếng thang, hố pit, chiều cao tầng trên cùng, hành trình, kết cấu, vị trí cửa và khu vực đặt cụm nguồn.
3. Đề xuất cấu hình và bản vẽ: thống nhất tải trọng, kích thước, kiểu cửa, vật liệu, yêu cầu điện và phạm vi công việc giữa thiết bị với phần xây dựng.
4. Chốt báo giá và tiến độ: ghi rõ thiết bị cung cấp, hạng mục thi công, trách nhiệm phối hợp, điều kiện thanh toán và các trường hợp phát sinh.
5. Chuẩn bị mặt bằng và lắp đặt: các hạng mục xây dựng, điện và kết cấu phải hoàn thành theo bản vẽ đã được thống nhất trước khi đưa thiết bị vào lắp.
6. Kiểm tra, bàn giao và hướng dẫn: thực hiện kiểm tra theo yêu cầu áp dụng, bàn giao tài liệu và hướng dẫn người dùng vận hành, xử lý tình huống cần thiết.

Không nên chốt ngày bàn giao chỉ dựa trên số tầng. Tiến độ còn phụ thuộc vào thời gian sản xuất hoặc cung ứng thiết bị, mức độ hoàn thiện mặt bằng, điều kiện vận chuyển, phối hợp giữa các đội thi công và kết quả kiểm tra trước khi đưa vào sử dụng. Những mốc thời gian cần được xác nhận trong hợp đồng theo từng công trình.

Thang máy thủy lực có phù hợp với nhà 5 tầng không?

Thang máy thủy lực có thể được xem xét cho một số công trình thấp tầng, nhà ở hoặc công trình cải tạo khi cấu hình thiết bị đáp ứng hành trình và điều kiện mặt bằng. Tuy nhiên, không nên kết luận công nghệ này luôn tốt hơn thang máy cáp kéo. Hai công nghệ có yêu cầu kỹ thuật, cách bố trí thiết bị, đặc tính vận hành và kế hoạch bảo trì khác nhau.

Quyết định cuối cùng nên dựa trên hồ sơ kỹ thuật của thiết bị cụ thể, không chỉ dựa vào tên công nghệ. Nếu ưu tiên một phương án cho nhà cải tạo, hãy đề nghị đơn vị kỹ thuật so sánh ít nhất hai cấu hình khả thi trên cùng dữ liệu công trình, bao gồm kích thước, phạm vi xây dựng, chi phí đầu tư và kế hoạch bảo trì.

Checklist trước khi ký hợp đồng lắp đặt

Trước khi quyết định, chủ đầu tư nên rà soát những nội dung sau để tránh thiếu thông tin khi triển khai:

• Đã xác định tải trọng, số điểm dừng và nhu cầu sử dụng thực tế.
• Đã có số đo hoặc bản vẽ giếng thang, hố pit, OH và hành trình.
• Đã xác định vị trí cụm nguồn thủy lực và lối tiếp cận bảo trì.
• Đã thống nhất cấu hình thiết bị, kiểu cửa, vật liệu cabin và hệ thống an toàn.
• Báo giá nêu rõ hạng mục bao gồm, không bao gồm và điều kiện phát sinh.
• Đã xác nhận trách nhiệm thi công phần xây dựng, điện và hoàn thiện.
• Hợp đồng ghi rõ tiến độ dự kiến, điều kiện nghiệm thu, bàn giao, bảo hành và bảo trì.
• Đã có đầu mối liên hệ khi cần hỗ trợ kỹ thuật sau khi đưa thang vào sử dụng.

Checklist này đặc biệt hữu ích khi so sánh các báo giá khác nhau. Nếu hai báo giá có mức chênh lệch đáng kể, hãy đối chiếu cấu hình và phạm vi công việc trước khi đánh giá bên nào có chi phí hợp lý hơn.

Tư vấn thang máy thủy lực 5 tầng cùng Thang Máy Asia

Thang Máy Asia cung cấp dịch vụ tư vấn, khảo sát, lắp đặt, bảo trì, sửa chữa và thay thế linh kiện thang máy. Với công trình dự kiến lắp thang máy thủy lực 5 tầng, bước phù hợp nhất là trao đổi nhu cầu và cung cấp dữ liệu hiện trạng để đội ngũ kỹ thuật xem xét phương án. Việc lựa chọn cấu hình cần căn cứ vào điều kiện thực tế, hồ sơ thiết bị và phạm vi triển khai được hai bên xác nhận.

Để được tư vấn sơ bộ, khách hàng có thể chuẩn bị địa chỉ công trình, bản vẽ nếu có, ảnh khu vực dự kiến đặt thang, số tầng phục vụ, số người sử dụng và những giới hạn về diện tích. Sau khi khảo sát và thống nhất cấu hình, báo giá cần thể hiện rõ các hạng mục thiết bị, lắp đặt, phần việc liên quan và dịch vụ sau bàn giao.
