Bản vẽ thang máy gia đình chi tiết, thiết kế tiêu chuẩn

Bản vẽ thang máy gia đình được xem như “trái tim” của một công trình thi công thang máy chuyên nghiệp. Bản vẽ hỗ trợ các kỹ thuật viên xác định vị trí lắp đặt, thông số quan trọng, xây dựng đường điện, hệ thống lưu thông gió và nhiều vai trò khác. Do đó, mời bạn cùng Thang Máy Asia cùng tìm hiểu chi tiết về vai trò, các ký hiệu, các loại bản vẽ trong thiết kế thang máy dưới đây nhé!





Bản vẽ thang máy gia đình gồm những gì?

Đây là một tài liệu đồ họa chi tiết mô tả cấu trúc, kích thước và các yếu tố kỹ thuật liên quan đến thiết kế, lắp đặt và vận hành của thang máy. Giúp kỹ thuật viên có thể dễ dàng thi công với độ chính xác cao, tiết kiệm thời gian và tài chính.

Vậy bên trong một bản vẽ gồm những nội dung gì? Hãy cùng chúng tôi tìm lời giải đáp ở dưới đây.

• Vị trí lắp đặt: Nhờ có bản vẽ, người thi công lẫn chủ sở hữu đều dễ dàng xác định được vị trí lắp đặt phù hợp lại có tính thẩm mỹ cao cho ngôi nhà.
• Thông số kỹ thuật: Bản vẽ cung cấp đầy đủ chi tiết các thông số về điểm dừng, kích thước của cabin và cửa thang máy, cũng như kích thước của hố pit và phòng máy, tải trọng, tốc độ, công suất động cơ,…
• Hệ thống điện thang máy: Mô tả hệ thống điện như động cơ, thiết bị điện tử, hệ thống điều khiển và kết nối với nguồn điện tại vị trí lắp đặt.
• Hệ thống cơ khí: Thể hiện hệ thống cơ khí của thang máy như vị trí máy kéo, cơ cấu dẫn hướng, giảm chấn và các phần khác.
• Ghi chú và hướng dẫn: Cuối cùng, là các ghi chú và hướng dẫn chi tiết để giải thích các ký hiệu kỹ thuật và yêu cầu cụ thể như lưu ý về an toàn, quy định bảo vệ lao động,…



Hình ảnh: Đây là một tài liệu đồ họa chi tiết mô tả cấu trúc, kích thước và các yếu tố kỹ thuật



Các ký hiệu trong bản vẽ thang máy gia đình

Các ký hiệu trong bản vẽ là các biểu tượng được sử dụng để truyền đạt thông tin về kích thước, cấu trúc từng chi tiết và các thành phần quan trọng trong quá trình lắp đặt thang máy. Dưới đây là một số ký hiệu thang máy cho gia đình thông dụng:

Ký hiệu	Ý nghĩa
HH	Chiều cao của cửa.
R1,R2	Điểm tiếp xúc của thang.
R3,R4	Ký hiệu thể hiện giảm chấn và đối trọng của thang máy.
OH (Overhead)	Tầng trên cùng của thang máy.
AA	Chiều dài của toàn cabin.
AH	Chiều dài hố thang.
BB	Chiều rộng toàn cabin.
BH	Chiều rộng hố thang.
JJ	Độ rộng của cửa cabin khi được mở ra.
AA×BB	Diện tích toàn cabin.
AH×BH	Diện tích toàn hố thang.



Bản vẽ thang máy gia đình thông dụng nhất năm 2024

Trên thị trường hiện nay bản vẽ thang máy tiêu chuẩn cho gia đình gồm có bản vẽ kết cấu hố thang máy, bản vẽ cửa thang máy và bản vẽ CAD. Mời quý bạn tham khảo các bản vẽ dưới đây để có cái nhìn tổng quát nhất.

Bản vẽ kết cấu hố thang máy

Khi thiết kế kết cấu hố thang máy, bạn sẽ cần xem xét các bộ phận quan trọng bao gồm hố pit, hố thang, móng thang và phòng máy. Đáng chú ý, mỗi bộ phận này đều có bản vẽ thiết kế riêng biệt và đặc thù riêng. Cụ thể như sau:

1. Bản vẽ thiết kế hố thang máy

Hố thang máy được mô tả qua 2 loại bản vẽ thông dụng: bản vẽ mặt cắt ngang và bản vẽ mặt cắt dọc.

• Bản vẽ mặt cắt dọc hố thang: Trình bày toàn bộ đặc điểm, diện tích và cấu trúc của hố thang theo hình chiếu dọc. Độ cao từng tầng, chiều cao của phòng máy trên cùng, vị trí lắp đặt máy kéo, vị trí của lò xo giảm chấn, cabin thang máy, đối trọng và dầm đỡ máy được hiển thị chi tiết. Bản vẽ này giúp gia chủ có cái nhìn tổng quan về hố thang và các thành phần trong đó.
• Bản vẽ mặt cắt ngang hố thang: Trình bày chi tiết về kích thước chiều rộng và chiều sâu của hố thang. Ngoài ra, nó cũng bao gồm kích thước cửa hố thang trước và sau khi hoàn thiện.

Trên bản vẽ thang máy hoàn chỉnh, các thông số quan trọng được trình bày chi tiết, giúp nhân viên lắp đặt dễ dàng và nhanh chóng. Dựa vào những thông số này, đội ngũ kỹ thuật viên có thể cân nhắc kích thước thang máy, tính toán diện tích và cấu trúc xây dựng hố thang một cách chính xác, đảm bảo tối ưu diện tích sử dụng cho gia chủ.



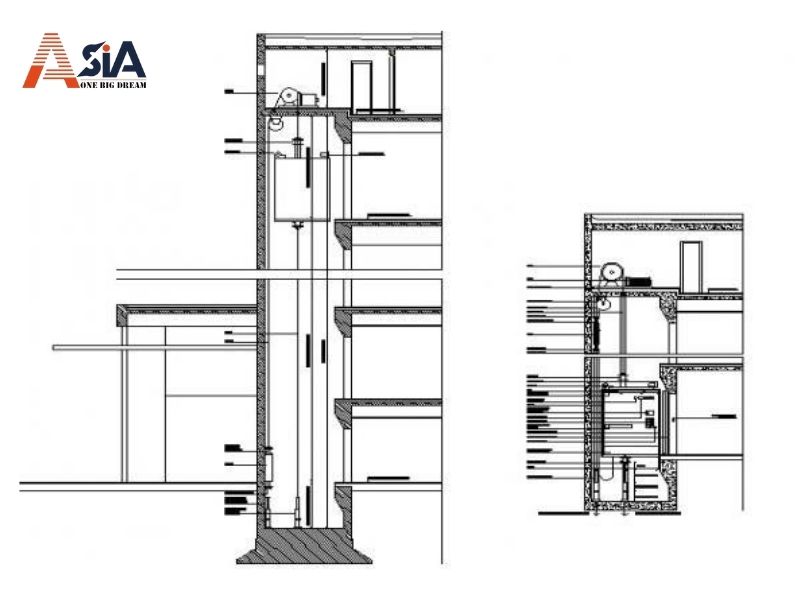

Hình ảnh: Bản vẽ mặt cắt ngang - cắt dọc của hố thang máy



2. Bản vẽ hố pit thang máy

Có 2 loại bản vẽ thông dụng cho hố pit của thang máy, bao gồm bản vẽ mặt cắt dọc và bản vẽ mặt cắt ngang:

• Bản vẽ mặt cắt dọc của hố pit cho thấy các thông tin sau: độ sâu của hố pit, vị trí để đặt cabin thang máy và thiết bị giới hạn hành trình, cũng như vị trí lắp đặt hai cọc giảm chấn của thang máy.
• Bản vẽ mặt cắt ngang của hố pit cho thấy thông tin về chiều rộng của hố pit và phần nền móng bê tông.



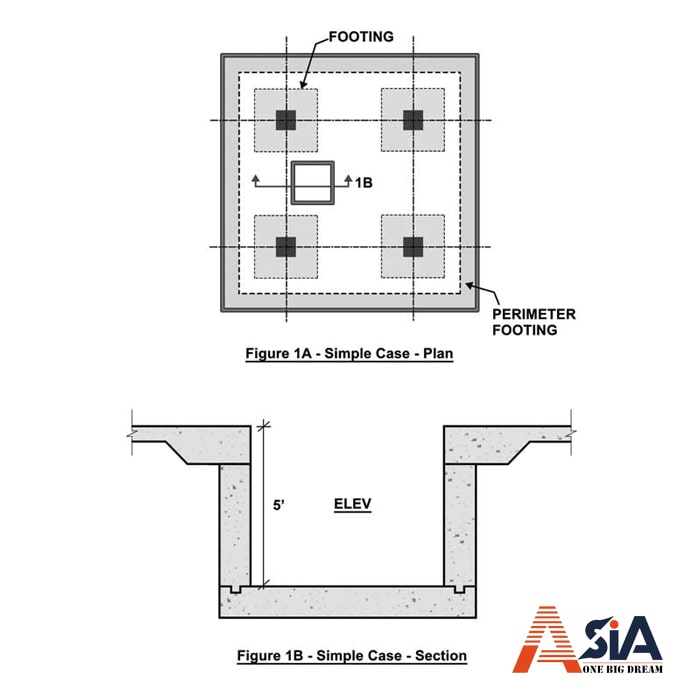

Hình ảnh: Bản vẽ mặt cắt dọc và cắt ngang hố pit của thang máy



3. Bản vẽ móng thang máy

Quá trình ép cọc cho móng thang máy cùng với móng nhà là một phần thiết yếu trong quy trình thiết kế, vì nó có tác động đến cấu trúc chịu lực và độ ổn định của thang máy trong tương lai. Việc ép cọc có ảnh hưởng trực tiếp đến độ bền và hiệu suất hoạt động của thang máy.

Trong quá trình ép cọc, điều quan trọng là phải chú ý đến bốn góc của cột, tức là bốn cột móng, và đảm bảo rằng việc thi công được thực hiện với độ sâu của cọc phù hợp. Điều này đảm bảo tính cân đối và độ chắc chắn của móng thang máy, giúp nó hoạt động ổn định và an toàn trong quá trình sử dụng.



Hình ảnh: Bản vẽ móng thang máy



4. Bản vẽ hệ thống thang máy gia đình

Bản vẽ hệ thống thang máy của phòng máy gồm 2 loại: bản vẽ mặt cắt ngang và bản vẽ mặt cắt dọc.

• Bản vẽ mặt cắt ngang phòng máy: Các chi tiết về thiết kế kích thước chiều rộng và chiều sâu của phòng máy. Ngoài ra, nó cũng mô tả vị trí của quạt thông gió, lỗ thông gió, hộp điện nguồn và tủ điện.
• Bản vẽ mặt cắt dọc phòng máy: Cấu tạo và vị trí lắp đặt của phòng máy. Nó cũng cho thấy vị trí gắn móc treo Palang và lỗ kéo máy.



Hình ảnh: Bản vẽ cắt dọc phòng máy

Hình ảnh: Bản vẽ thiết kế cắt ngang phòng máy



Bản vẽ cửa thang máy

Bản vẽ cửa thang máy cho thấy vị trí lắp đặt cửa thang và kích thước của cửa. Bạn có thể thảo luận với các kỹ thuật viên để tìm cách tối ưu không gian hoặc điều chỉnh diện tích sử dụng thang máy trong ngôi nhà của bạn.

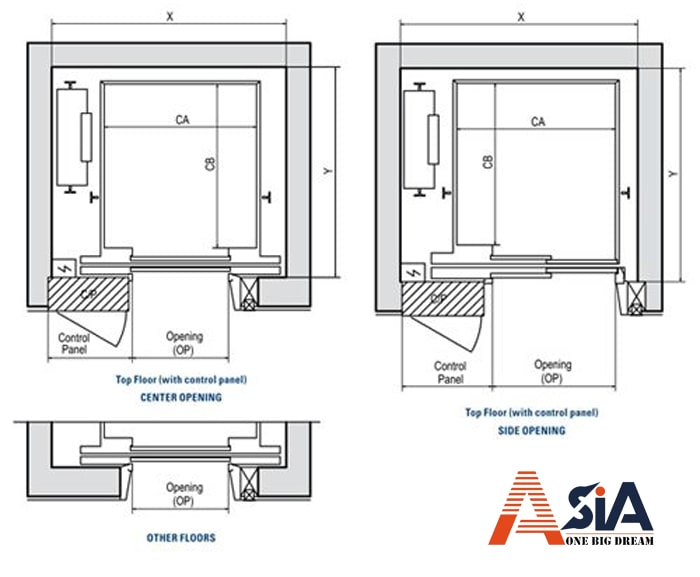

 Hình ảnh: Bản vẽ cửa thang máy với 2 vị trí lắp đặt khác nhau



Bản vẽ CAD thang máy gia đình

CAD là viết tắt của "Computer-aided design" (thiết kế hỗ trợ bởi máy tính), dùng để tạo ra các bản vẽ thiết kế thang máy. Hiện nay, việc sử dụng các bản vẽ CAD cho thang máy tại gia đình đang trở nên ngày càng phổ biến nhờ tính ứng dụng cao của chúng.

Bằng cách sử dụng CAD, người ta có thể tạo ra mô hình 3D và bản vẽ 2D, cho phép gia chủ và kỹ thuật viên có cái nhìn trực quan và chân thực nhất về thiết kế trước khi tiến hành thi công và lắp đặt thang máy. Đồng thời, quá trình phân tích, mô phỏng và kiểm tra cũng trở nên dễ dàng hơn, đóng góp vào việc tăng độ chính xác so với phương pháp vẽ tay truyền thống.



Hình ảnh: Mẫu bản vẽ CAD thang máy, quý bạn tham khảo



Bản vẽ thiết kế thang máy gia đình không hố pit - Thang Máy ASIA

Bản vẽ thiết kế thang máy gia đình không hố pit của Thang Máy ASIA sẽ bao gồm các bản vẽ như giếng thang, cửa thang, bảng điều khiển và bản vẽ CAD. Cụ thể chi tiết cho từng bản vẽ sẽ được chúng tôi chia sẻ tới quý bạn ngay trong nội dung dưới đây.

1. Bản vẽ thiết kế giếng thang máy

Bản vẽ giếng thang máy của chúng tôi sẽ cung cấp các mặt cắt ngang và dọc của cạnh giếng thang, cho thấy các chi tiết về mặt cắt chân cửa nhôm của từng tầng cũng như kích thước thông thủy của ô cửa chờ cho mỗi tầng.





Hình ảnh: Bản vẽ thang máy dòng thang gia đình nhỏ 3 - 4 tầng

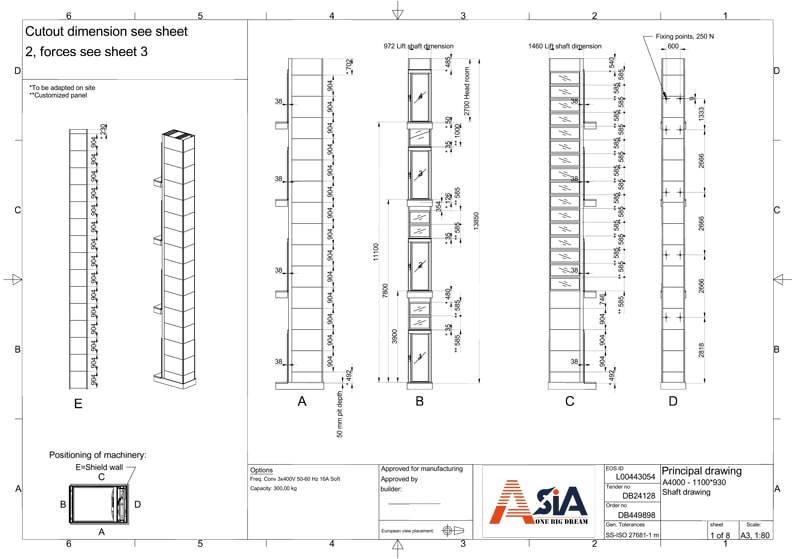

Hình ảnh: Bản vẽ thiết kế giếng thang máy



Nếu bạn không có nhiều kinh nghiệm, việc đọc các bản vẽ thiết kế thang máy gia đình có thể gặp khó khăn. Tuy nhiên, bạn hoàn toàn có thể nhờ sự tư vấn chi tiết từ các chuyên viên kinh doanh của Thang Máy ASIA. Chúng tôi sẽ hỗ trợ bạn một cách tận tâm. Ngoài ra, bạn cũng có thể liên hệ với chuyên viên kinh doanh để được tư vấn từng bộ phận cụ thể trên bản vẽ giếng thang máy dưới đây:



Hình ảnh: Cách đọc bản vẽ kết cấu giếng thang máy cho gia đình nhỏ 3 - 4 tầng



• Vị trí số 1 và số 2: Bản vẽ này cho thấy hai mặt cắt cạnh của giếng thang B/D (E-E) và A/C (G-G).
• Vị trí số 3: Bản vẽ này hiển thị mặt cắt chi tiết của chân cửa nhôm trên tầng 2, 3 và 4 theo tỷ lệ 1:5.
• Vị trí số 4: Bản vẽ này cho thấy mặt cắt chi tiết của chân cửa nhôm trên tầng 1 theo tỷ lệ 1:5.
• Vị trí số 5: Đây là bảng kê kích thước thông thủy của ô chờ cửa trên các tầng từ 1 - 4.
• Vị trí số 6: Bản vẽ này là mặt đứng, thể hiện kích thước thông thủy của ô chờ cửa.

Với bản vẽ giếng thang đầy đủ, bạn sẽ có cái nhìn tổng quan về toàn bộ công trình khi thực hiện, bao gồm chiều cao từng tầng, kích thước giếng thang, kích thước ô chờ cửa, và nhiều thông tin khác. Dựa vào bản vẽ, bạn có thể thảo luận với kỹ thuật viên để tìm ra giải pháp thi công phù hợp nhất với kết cấu của ngôi nhà.



2. Bản vẽ cửa thang máy

Bản vẽ cửa thang máy của Thang Máy ASIA bao gồm các chi tiết quan trọng như cạnh cánh cửa, chân cửa, mặt bằng khi cửa được mở, điểm an toàn của cánh cửa và tổng thể mặt bằng của thang máy.



Hình ảnh: Bản vẽ cửa thang máy tầng 1

Hình ảnh: Bản vẽ cửa thang máy tầng 2



Thang Máy ASIA sẽ hướng dẫn bạn cách đọc bản vẽ cửa thang máy chi tiết theo từng phần sau đây:



Hình ảnh: Hướng dẫn đọc bản vẽ thiết kế của thang máy



• Vị trí số 1: Bản vẽ mặt đứng của cánh cửa với tỷ lệ 1:20.
• Vị trí số 2: Bản vẽ mặt bằng khi cánh cửa được mở với tỷ lệ 1:20.
• Vị trí số 3: Bản vẽ chi tiết về điểm tiếp xúc an toàn của cánh cửa với tỷ lệ 1:10.
• Vị trí số 4: Bản vẽ cạnh của cánh cửa với tỷ lệ 1:20.
• Vị trí số 5: Bản vẽ tổng thể mặt bằng của thang cửa mở cạnh B với tỷ lệ 1:30.
• Vị trí số 6: Bản vẽ chi tiết về chân cửa với tỷ lệ 1:5.
• Vị trí số 7: Bảng kê về kiểu dáng và loại cửa của các tầng từ 1 đến 4.

Thông qua bản vẽ cửa thang máy chi tiết này, bạn có thể tìm hiểu về kích thước của cánh cửa cũng như không gian cần thiết để cửa thang có thể mở một cách thuận tiện. Những thông số này sẽ giúp bạn lựa chọn vị trí lắp đặt thang phù hợp nhất, đảm bảo tiết kiệm diện tích và không gây bất tiện trong quá trình sử dụng sau này.



3. Bản vẽ bảng điều khiển thang máy

Bản vẽ bảng điều khiển của Thang Máy ASIA sẽ cung cấp một cái nhìn cụ thể về các chi tiết quan trọng bao gồm vách điều khiển thang, bộ phận phím bấm và tay nắm, hình chiếu cạnh của toàn bộ hệ thống sàn thang, bản vẽ 2D của hệ thống sàn thang và bản vẽ kích thước sử dụng của sàn thang.

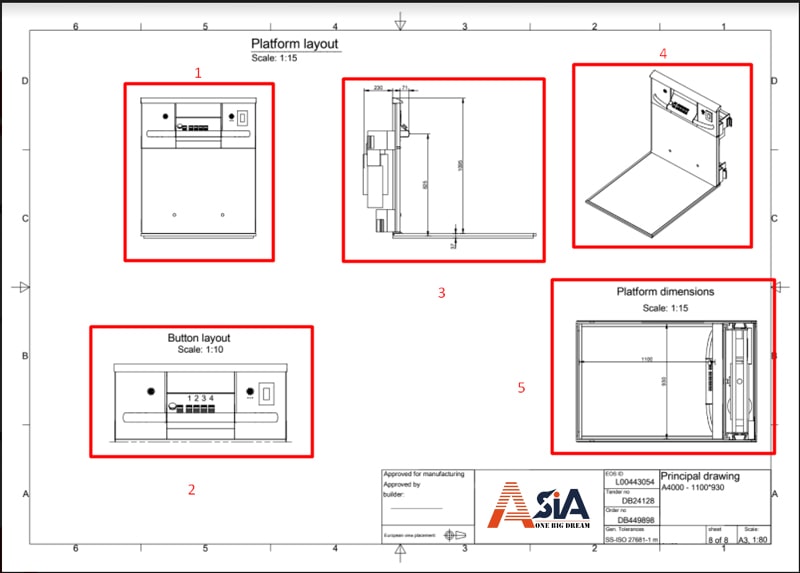

Hình ảnh: Bản vẽ bảng điều khiển thang máy tại gia đình 3 - 4 tầng



Để có được thông tin chi tiết về bảng điều khiển của Thang Máy ASIA, bạn có thể tham khảo các chú thích sau đây để hiểu rõ hơn về từng bộ phận:

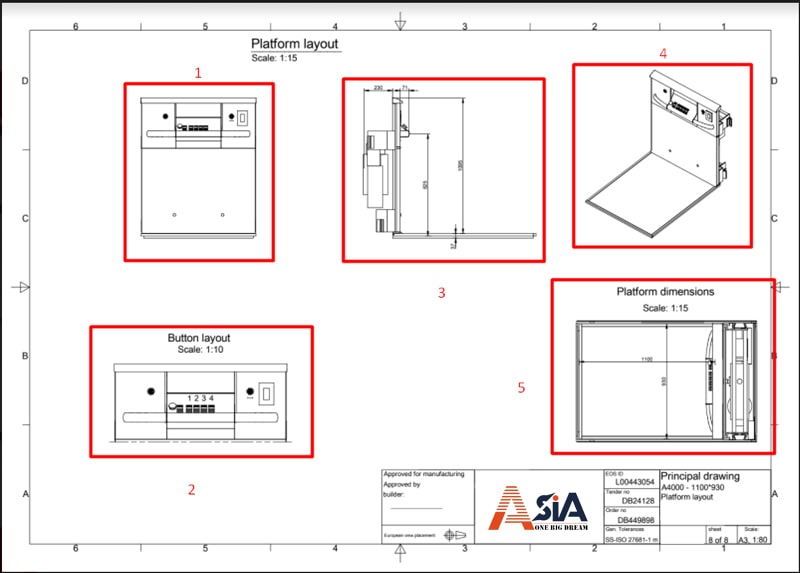

Hình ảnh: Hướng dẫn đọc bản vẽ bảng điều khiển thang máy



• Vị trí số 1: Vách điều khiển thang với tỷ lệ 1:15.
• Vị trí số 2: Bộ phận phím bấm và tay nắm của vách điều khiển với tỷ lệ 1:10.
• Vị trí số 3: Hình chiếu cạnh của toàn bộ hệ thống sàn thang với tỷ lệ 1:5.
• Vị trí số 4: Bản vẽ 2D của hệ thống sàn thang với tỷ lệ 1:15.
• Vị trí số 5: Bản vẽ kích thước sử dụng của sàn thang với tỷ lệ 1:15.

Những bản vẽ này sẽ cung cấp cho bạn cái nhìn tổng quát về phần vách bảng gồm phím bấm, tay nắm và toàn bộ hệ thống sàn thang. Dựa vào những bản vẽ này, bạn có thể xác định kích thước cụ thể của phần sàn thang và vị trí lắp đặt bảng điều khiển trong thang máy.



4. Bản vẽ CAD thang máy

Bản vẽ CAD của Thang Máy ASIA cung cấp là bản vẽ 2D, giúp mô phỏng kết cấu và kích thước các bộ phận với độ chính xác cao hơn. Không chỉ vậy, bản vẽ CAD còn mang đến cái nhìn trực quan nhất cho gia chủ. Nếu bạn gặp khó khăn trong việc tham khảo bản vẽ CAD, đội ngũ chuyên viên tại Thang Máy ASIA sẽ sẵn lòng tư vấn và hỗ trợ bạn.

Hình ảnh: Bản vẽ CAD kích thước sàn thang máy

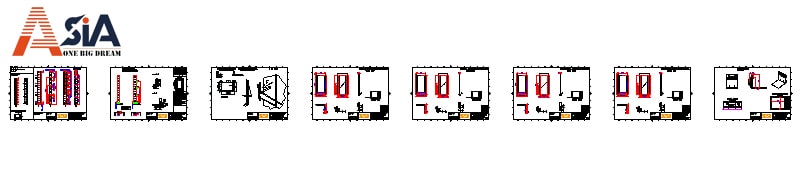

Hình ảnh: Tổng hợp các bản vẽ CAD của thang máy cho gia đình nhỏ 3 - 4 tầng



Một số lưu ý khi đọc bản vẽ thang máy

Trong quá trình đọc bản vẽ lắp đặt thang máy, việc chú ý đến các yếu tố kích thước cabin, hố thang, vị trí dễ lưu thông gió, thang máy được che chắn trước các điều kiện thời tiết khác nhau,…. là cực kỳ quan trọng. Cụ thể gồm có:

• Xác định kích thước giữa cabin và hố thang phù hợp.
• Hố thang phải được thiết kế thẳng đứng.
• Khu vực lắp đặt cabin và hố thang phải được thông gió.
• Nếu có hố thang kính, cần thực hiện các công đoạn trát, bả và sơn trước khi lắp đặt thang máy để đảm bảo tính thẩm mỹ.
• Kiểm tra và đảm bảo rằng cao độ của các dầm cửa và dầm bo xung quanh đỉnh hố phải đúng theo bản vẽ.
• Cần đảm bảo rằng có dầm bê tông phía trên cửa để đảm bảo độ chịu lực, lanh tô không đủ mạnh để chịu lực cho cửa thang máy.



Hình ảnh: Một số lưu ý khi đọc bản vẽ thiết kế thang máy
